射頻屏蔽箱應用、作用以及影響屏蔽箱隔離度的因素

首頁 人氣:14007 發表時間:2020-08-13

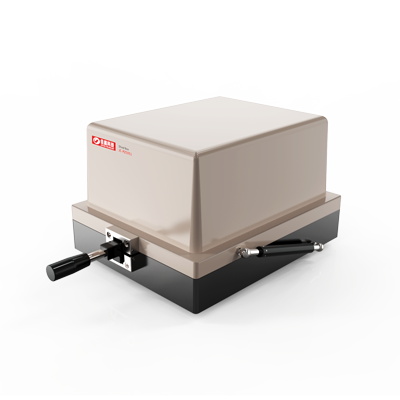

屏蔽箱是利用導電或者導磁材料制成的殼、板、套等各種形狀的屏蔽體,將電磁能力限制在一定空間范圍內用于抑制輻射干擾的金屬體,并對傳導和輻射進行處理以實現給被測無

線通訊設備提供無干擾的測試環境的設備。


采用屏蔽的目的有兩個:
一是限制設備內部的輻射電磁能越出某一區域;

二是防止外部的輻射電磁能進入某一區域。


一、屏蔽箱的具體應用和作用用:
1、屏蔽箱的具體應用情況http://www.pingbixiang.com
對于無線通訊產品生產廠商而言,產品不能及時面市或迅速批量生產帶來的是產值降低和利潤的流失。直接影響后續業務拓展和市場份額的占有。

射頻測試工藝通常是手機等無線通訊類設備產線中為復雜、影響大的流程,通常也是產線的瓶頸。射頻測試站通常由測試儀表、屏蔽箱、測試軟件等幾部分構成,通常又可分為校準測試、綜合測試、天線測試等等幾類。由于產能的要求,通常射頻測試工藝由多個相同的測試站并行運行。某個或某些測試工位的通過率偏低;產出降低就會導致產線瓶頸、生產成本劇增,而究其原因,大致可分為: 產品設計或物料原因、測試的問題(誤測問題)、


射頻干擾等環境因素、測試的不確定問題。

電磁干擾/EMI 是整個電子領域目前必須面臨和克服的一個問題,一般在無線通訊產品比如:手機、汽車防盜、無線網卡、無線路由器、無線耳機、藍牙耳機、wi-fi、wimax、數據卡、對講機、RFID 等等無線通訊類設備和無線通訊類模塊等在進行板測、終測過程中,都是通過使用射頻測試屏蔽箱/RF Shield Box 來改善測試環境的。


2、屏蔽箱作用
–隔離外部基站信號
–隔離相鄰測試臺站的干擾
–降低人員的影響
–節省Handling 時間

–多種測試流程的整合,簡化流程目前使用屏蔽箱測試頻率多集中在300mhz~3Ghz 之間,超低頻和超高頻的射頻類產品也相繼增多,對屏蔽箱的屏蔽效果和測試處理方式提出了新的要求。


二、屏蔽箱的屏蔽效能:
指模擬干擾源置于屏蔽箱外時,屏蔽箱置放前后的空間某點電場強度、磁場強度或功率之比再取對數(lgp1/p2),用dB 表示。

測試設備有:網絡分析儀(信號發生器+頻譜分析儀)、偶極子天線、喇叭天線、屏蔽箱。

三、影響屏蔽箱隔離度的因素:
㈠、輻射方面
1、屏蔽箱箱體設計
屏蔽箱體設計要確保其導電連續性,確保產品的表面光潔度和接觸緊密度。目前市場上采用比較多的有:壓鑄、鑄造、鈑金焊接等模式,壓鑄箱體能夠更好的確保物質分子接觸的緊密度,確保更好的導電連續性。鑄造的經過表面處理也能起到很好的隔離度,鈑金焊接雖然省略了表面處理的工序,但在焊接接觸面方面容易引起隔離度的降低,對接處面處理要求比較高,處理不好會影響屏蔽箱的隔離度和使用壽命。箱體設計要注意接地
2、吸波泡棉
吸波泡棉是很好的處理輻射的材料,一般制作屏蔽箱多采用吸波泡棉或者吸波膠皮處理。同時也可以彌補箱體表面光潔度的不足
3、屏蔽條、鈹銅彈片

屏蔽箱只有確保良好的導電連續性才能確保好的屏蔽效果,而屏蔽箱上下蓋接觸面對這點提出了新的要求,如果其他地方做的很好,接觸面沒有處理好,屏蔽箱的隔離度也會大幅下降。一般接觸面采用屏蔽條或者銅網、鈹銅彈片等處理。屏蔽條使用要確保表面光潔,避免有油污現象影響接觸效果。要注意保養或者定期更換。


㈡、傳導方面
傳導是屏蔽箱處理的關鍵部分,產品放置屏蔽箱在進行測試時候必然要與外界通過接口通訊聯系,需要連接測試儀器。如果接口濾波處理不好,連接儀器的射頻線將變成天線將信號導入屏蔽箱內,就沒有了屏蔽效果,隔離度極度下降。測試也不能反饋準確數據。所以屏蔽箱隔離度關鍵需要把握的點在接口的處理上,針對不同的被測產品的頻率采用的接口濾波方式不同,這也就是為什么有些屏蔽箱測試出來的產品到客戶手上仍是不合

格的原因所在。


(三)、其他因素
屏蔽箱的隔離度跟總體的測試環境也會有些許關系,不同的環境,電磁干擾程度不同。
